机器人减速器轴承

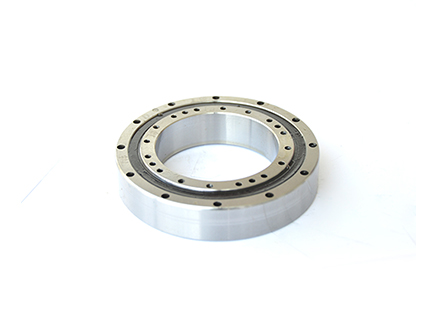

SHG(SHF)型谐波减速器轴承

谐波减速器用刚性轴承为交叉圆柱滚子结构,根据其使用场合分为外圈分体、内圈整体,外圈、内圈都是整体两大类;滚动体为圆柱滚子,互成90垂直排列在V型滚道中。
品牌: 滚道形状:
产品详情

谐波减速器轴承包括刚性轴承和柔性轴承两大类型,刚性轴承包含四种系列,CSG(CSF)系列、CSD系列、SHG(SHF)系列、SHD系列,其命名方式采用减速器的命名;柔性轴承的命名为HYR。

谐波减速器用刚性轴承为交叉圆柱滚子结构,根据其使用场合分为外圈分体、内圈整体,外圈、内圈都是整体两大类;滚动体为圆柱滚子,互成90°垂直排列在V型滚道中,这种结构的轴承可同时承受轴向载荷、径向载荷和倾覆力矩等各个方向的载荷,轴承具有高精度、高刚性以及复合承载能力。

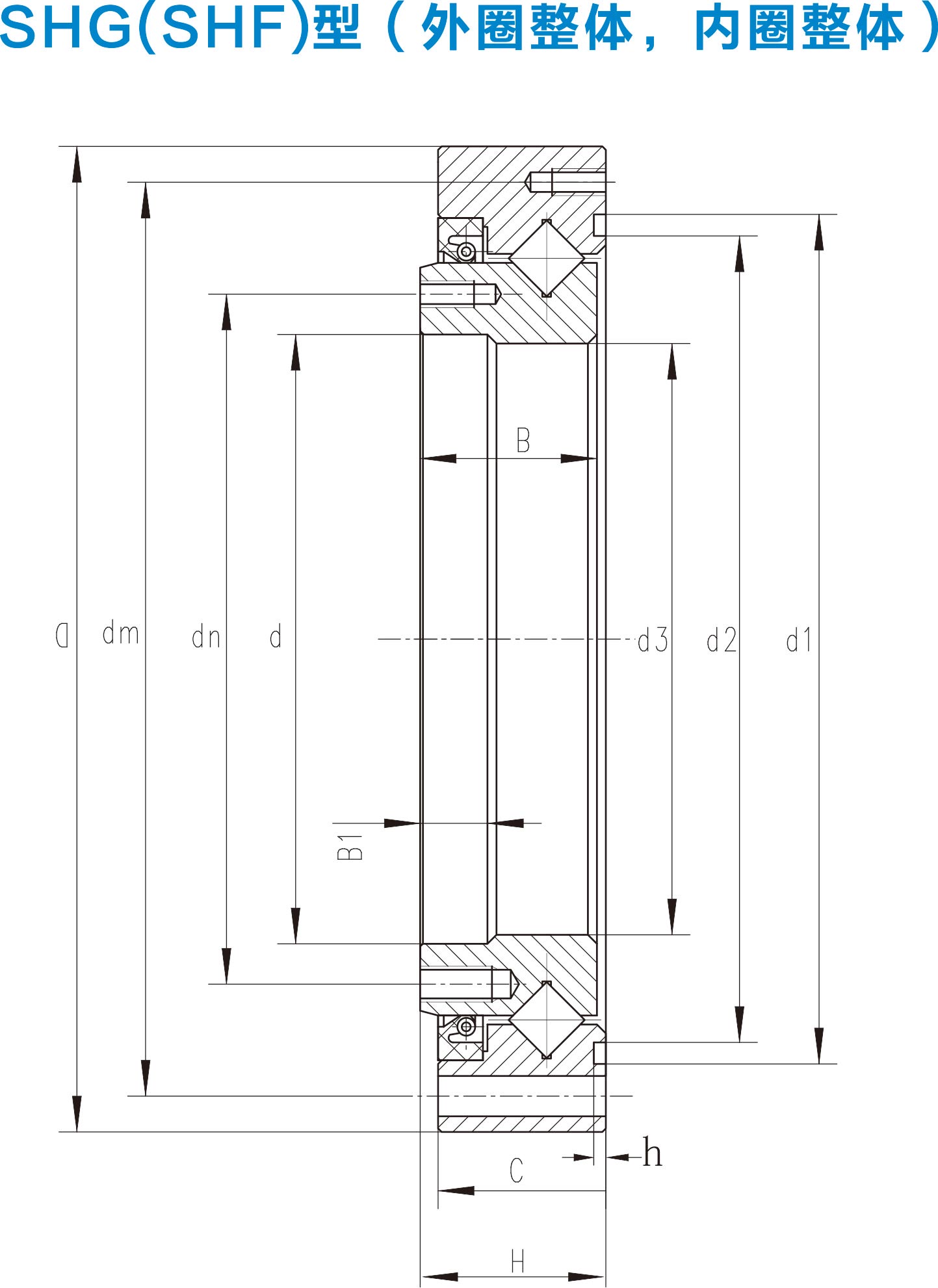

产品名称:SHG系列(SHF)

介绍:外圈和内圈均为整体结构,安装时对性能几乎没有影响,能够获得稳定的旋转精度和扭矩,主要应用在SHG和SHF系列的各类减速器输出部位。

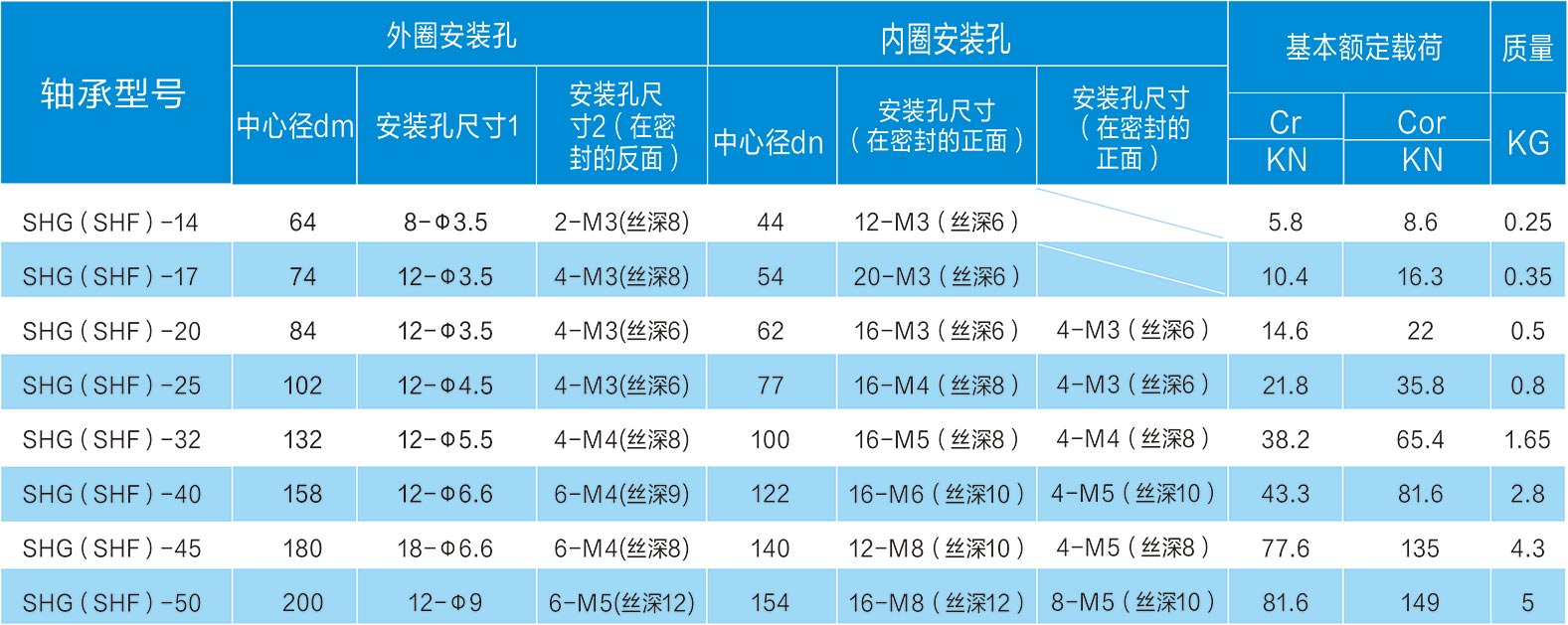

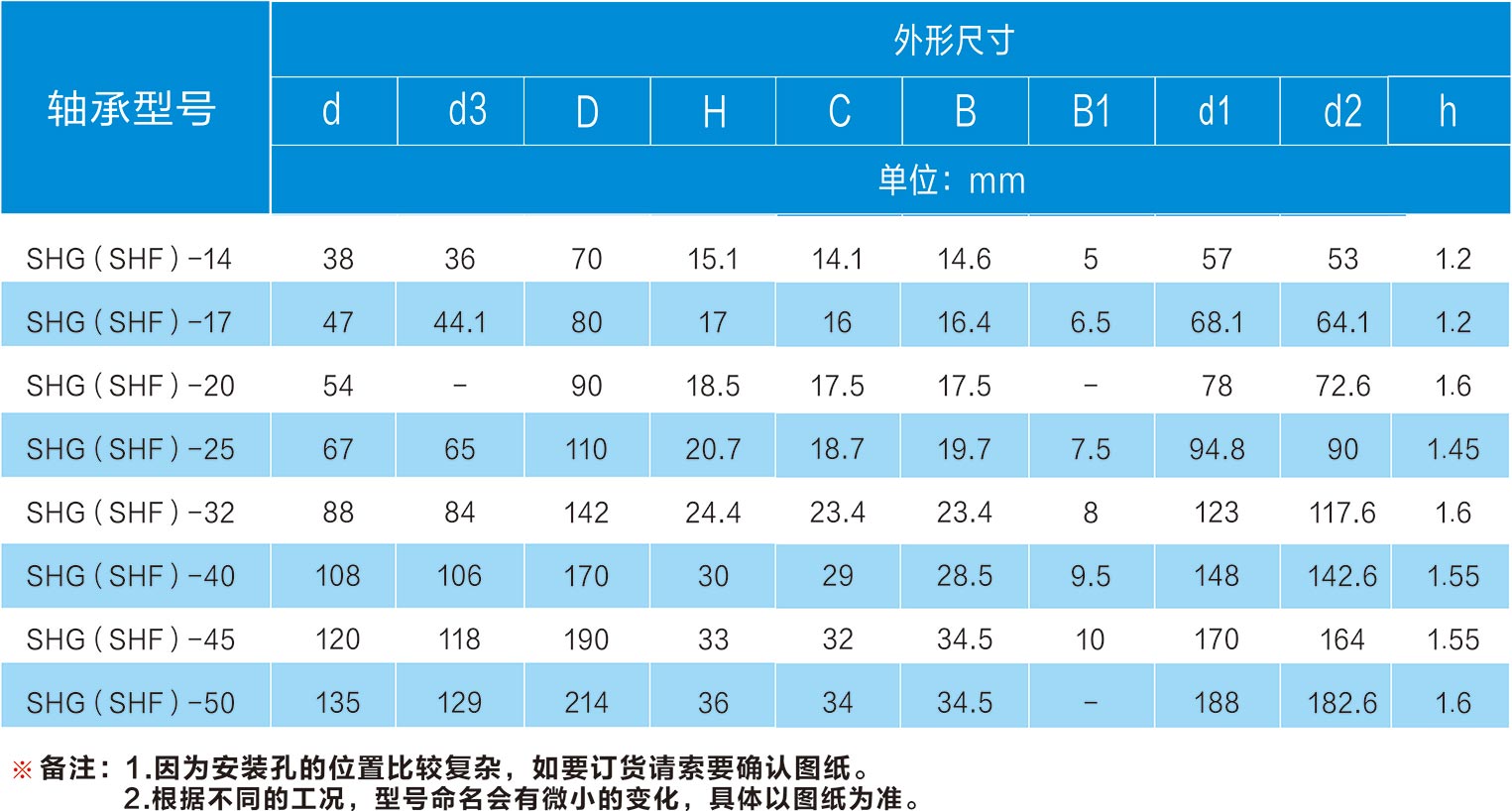

参数:
